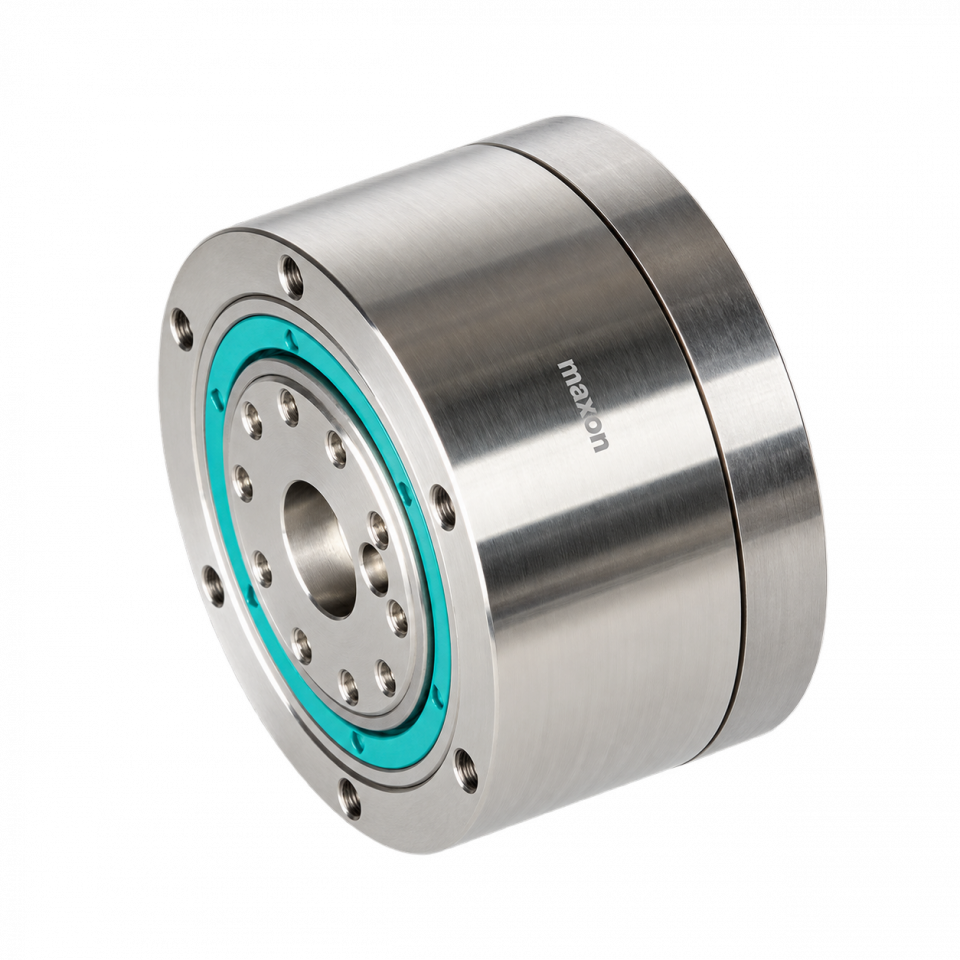

Волновой редуктор GSW 55 A, Ø 55 мм
Отсутствие люфта
Технические характеристики:
|
Параметр |
Ед. |
Значение |
||
|
Передаточное отношение |
— |
50:1 |
80:1 |
100:1 |
|
Макс. длительный крутящий момент |
Н·м |
4,8 |
7,7 |
|
|
Макс. кратковременный крутящий момент |
Н·м |
12,0 |
16,0 |
19,0 |
|
Макс. перегрузочный крутящий момент |
Н·м |
24,0 |
35,0 |
|
|
Макс. длительная входная частота вращения |
об/мин |
3500 |
||
|
Макс. кратковременная входная частота вращения |
об/мин |
8500 |
||
|
Макс. КПД |
% |
72 |
75 |
|
|
Масса |
г |
300 |
||
|
Момент инерции массы |
г·см² |
43,0 |
42,0 |
|
|
Длина редуктора L11 |
мм |
30,3 |
||
|
Механическая точность позиционирования |
угл. мин |
1,5 |
||
|
Механическая повторяемость |
угл. мин |
0,10 |
||
|
Гистерезисные потери |
угл. мин |
1,0 |
||
|
Крутильная жёсткость C1 |
10⁴ Н·м/рад |
0,29 |
0,40 |
|
|
Крутильная жёсткость C2 |
10⁴ Н·м/рад |
0,37 |
0,44 |
|
|
Крутильная жёсткость C3 |
10⁴ Н·м/рад |
0,47 |
0,61 |
|
|
Крутящий момент M1 |
Н·м |
1,6 |
||
|
Крутящий момент M2 |
Н·м |
3,2 |
||
|
Пусковой момент без нагрузки |
мН·м |
33,0 |
28,5 |
21,0 |
|
Момент обратного вращения без нагрузки |
Н·м |
2,0 |
2,3 |
|
|
Момент проскальзывания |
Н·м |
60 |
75 |
55 |
|
Момент потери устойчивости |
Н·м |
190 |
||
|
Подшипник на выходе |
— |
Перекрёстно-роликовый подшипник |
||
|
Угловая жёсткость |
Н·м/угл. мин |
9,0 |
||
|
Макс. опрокидывающий момент |
Н·м |
28,0 |
||
|
Макс. радиальная нагрузка |
Н |
1650 |
||
|
Макс. осевая нагрузка |
Н |
3300 |
||
|
Динамическая грузоподъёмность |
Н |
1890 |
||
|
Статическая грузоподъёмность |
Н |
2140 |
||
|
Расстояние от центра роликового подшипника до выходной стороны |
мм |
10 |
||
|
Диаметр делительной окружности |
мм |
34,7 |
||
|
Температура окружающей среды |
°C |
−40…+100 |
||
Габаритный чертёж:
