Бесколлекторные двигатели постоянного тока серии BGA 22 dCore

Вы здесь

Непрерывная мощность 25 Вт, пиковая мощность 236 Вт;
Трёхфазный бесщёточный двигатель постоянного тока с высококачественными редкоземельными магнитами;
Высокая удельная мощность и способность выдерживать перегрузки;
Конструкция двигателя, оптимизированная по массе;
Отсутствие зубцового момента благодаря безжелезной конструкции;
Низкий уровень шума;
Исполнение с датчиками Холла для определения положения ротора;
Подходит также для управления без датчиков.

Технические характеристики:

Параметр	Ед.	BGA 22x22 dCore
Номинальное напряжение пост. тока	В	6		6	12			24
Номинальный ток	А*	2,08	4,98	5,40	0,94	2,12	2,66	0,96	1,27
Номинальный момент	Н·м*	0,020	0,0191	0,020	0,0182	0,0193	0,0168	0,0174	0,0173
Номинальная частота вращения	об/мин*	2 990	9 260	12 100	2 950	8 940	13 120	8 820	13 160
Момент остановки	Н·м**	0,0589	0,0872	0,16	0,054	0,115	0,144	0,107	0,156
Максимальный момент	Н·м**	—	0,145	—	—	0,144	0,136	0,146	0,134
Частота вращения холостого хода	об/мин*	5 500	12 750	14 000	5 330	11 030	14 560	10 700	14 490
Номинальная выходная мощность	Вт**	6,20	18,50	25,80	5,60	18,00	23,00	16,00	23,80
Максимальная выходная мощность	Вт	34	116	59	30	132	220	119	236
Постоянная момента	Н·м/А-1***	0,011	0,0046	0,004	0,0223	0,0106	0,008	0,022	0,0162
Сопротивление выводов	Ом	1,0	0,2	0,15	4,6	1,0	0,55	4,6	2,39
Индуктивность выводов	мГн	45	0,009	7,0	186	45	26	186	102
Пусковой ток	А**	—	32,0	—	—	12,20	21,70	5,20	10
Ток холостого хода	А**	—	0,800	—	—	0,300	0,500	0,150	0,250
Ток размагничивания	А**	—	≥32	—	—	≥14	≥17	≥7	≥8,5
Момент инерции ротора	г·см²	15
Масса двигателя	кг	0,078

Примечания: * Δϑw = 100 K; ** ϑR = 20 °C; *** значение в номинальной рабочей точке.

Модульная система:

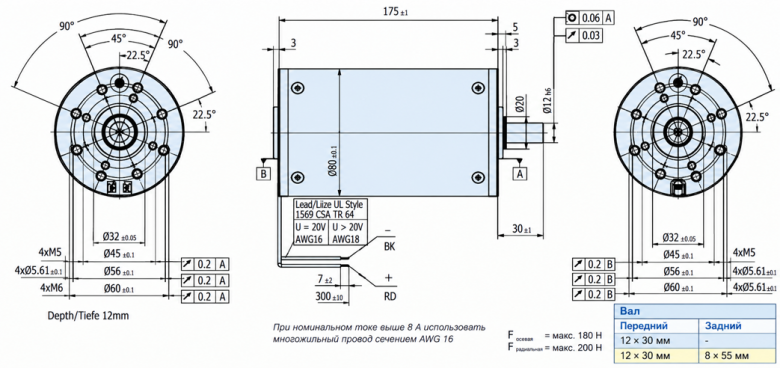

Габаритные размеры:

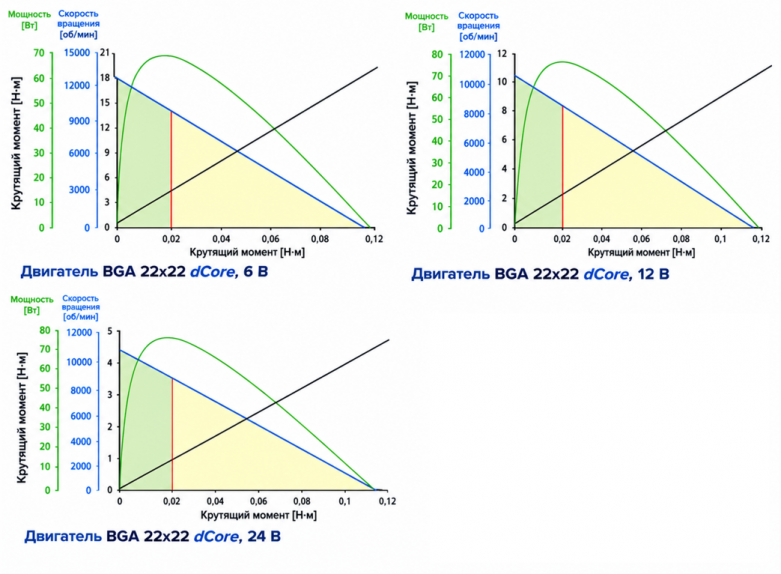

Рабочие характеристики:
