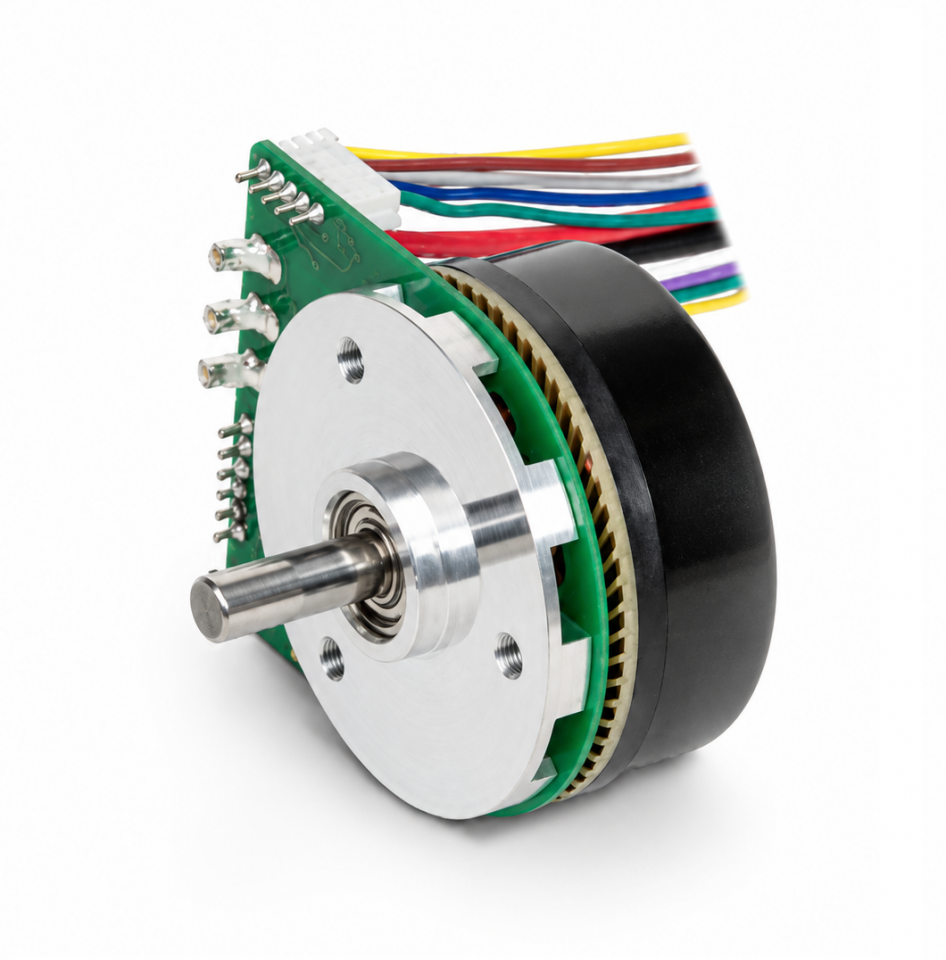

Инкрементальный энкодер ENX 32 MILE, Ø 32 мм, 2048 отсчётов/оборот.
Встроен в двигатель.
Технические характеристики:
|
Параметр |
Значение |
|
Количество каналов |
2 |
|
Максимальное количество отсчётов на оборот |
2048 |
|
Длина энкодера L |
1,1 мм |
|
Температура окружающей среды |
−40…+100 °C |
|
Масса |
8 г |
|
Напряжение питания VCC |
5 В ±10 % |
|
Типичный потребляемый ток |
15 мА |
|
Максимальная рабочая частота |
1000 кГц |
|
Максимальная частота вращения |
10 000 об/мин |
|
Разъём |
10-контактный многоконтактный разъём с шагом 2,54 мм |
Критерии выбора:
|
Критерий |
Оценка |
|
Определение скорости и направления вращения |
Подходит |
|
Регулирование скорости и положения |
Подходит |
|
Компактная и прочная конструкция |
Подходит |
|
Высокое разрешение |
Подходит |
|
Экономичность |
Подходит |
Назначение контактов:
|
|
Контакт |
Назначение |
|
1 |
Не подключён |
|
|
2 |
VCC |
|
|
3 |
GND (общий) |
|
|
4 |
Не подключён |
|
|
5 |
Канал A |
|
|
6 |
Канал A |
|
|
7 |
Канал B |
|
|
8 |
Канал B |
|
|
9 |
Не подключён |
|
|
10 |
Не подключён |
Габаритные размеры:
