Прибор для извлечения посторонних предметов из скважин, с возможностью визуального контроля

Прибор предназначен для извлечения посторонних предметов из технологических скважин с возможностью визуального контроля и обследования технического состояния эксплуатационных колонн.
Прибор обеспечивает выполнение следующих операций:

  • захват посторонних предметов;
  • подъем посторонних предметов;
  • визуальный контроль (видеосъёмку) извлечения предметов;
  • освещение скважины.

Управление прибором осуществляется при помощи виртуального пульта управления каратажной станции «Геофит 1108».

Рабочая среда:

  • технологические скважины специальной конструкции с агрессивными рабочими растворами;
  • температура от -10 °С …+ 50 °С;
  • предельное гидростатическое давление 10 МПа.
  • корпус прибора изготовлен из нержавеющей стали, устойчивой к воздействию сернокислых растворов с концентрацией серной кислоты до 2%.

Габариты корпуса:

  • диаметр D - 70 мм;
  • длина L - 1565 мм.

Параметры механизма:

  • максимальный диаметр раскрытия клешни D-125 мм;
  • размеры захватываемого объекта 10-110 мм;
  • грузоподъемность до 80 кг;
  • сменные детали захвата;
  • прибор соединяется с геофизическим кабелем при помощи кабельного наконечника типа НК-36, НКБ-3-36;
  • поворот корпуса 120°;
  • масса прибора 30 кг.

Параметры видеонаблюдения:

  • эффективное число пикселей - 795(Ш) х596 (В);
  • разрешающая способность - 600 телевизионных линий (твл);
  • чувствительность - 0,1 лк;
  • светодиодная подсветка.

Параметры питания:

  • номинальное напряжение электропитания  200 .. 250 В;
  • ток питания прибора – до 100 мА.
  • потребляемая мощность в различных режимах, 100 Вт.

Скорость спуска/подъема в скважине от 8 до 500 м/час.

Время непрерывной работы в условиях предельной температуры – 1 ч.

Время установления рабочего режима работы – 5 мин.

Время непрерывной работы – 8 ч.

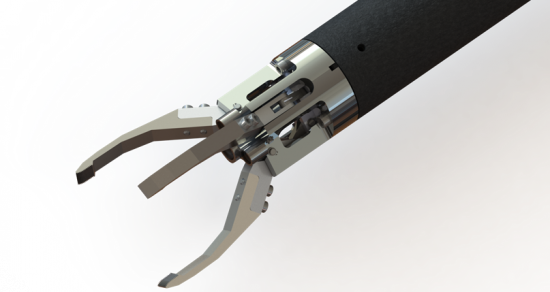

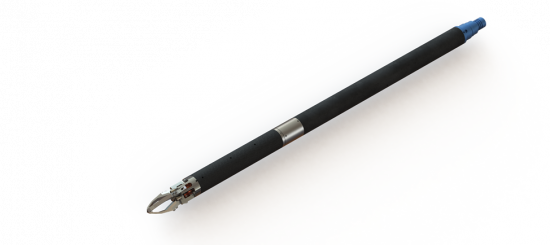

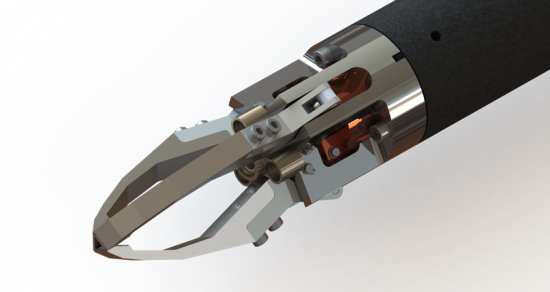

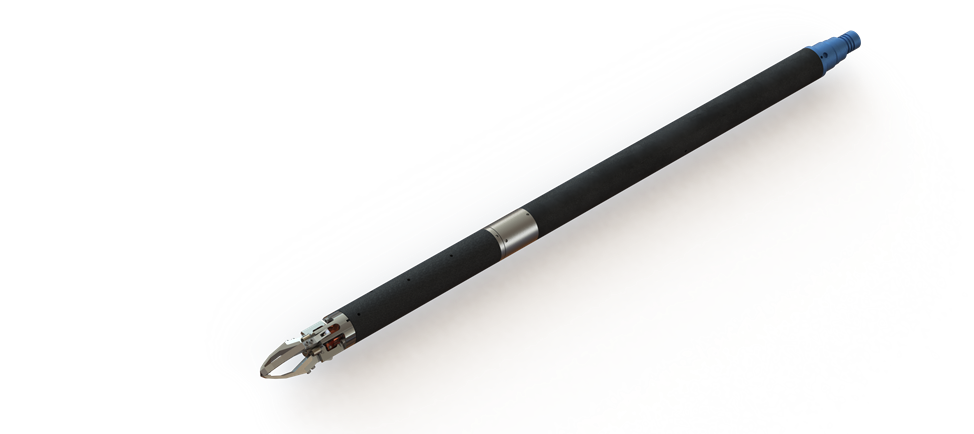

Изображение в 3D:
