Модуль процессорный PLC3-EC44-22-24

Технические характеристики

Наименование показателя

Значение

 Напряжение питания постоянного тока, В

24

 Количество дискретных входов, шт.

2

 Количество дискретных выходов, шт.

2

 Гальваническая изоляция каналов, тип, напряжение

Групповая, 3 кВ

 Интерфейсы связи, шт.

Ethernet – 1,
RS-485 – 2,
CAN – 1

 Температура эксплуатации и хранения, °С

-20 … +60

 Тип монтажа

на DIN-рейку

 Степень защиты корпуса

IP20

 Габаритные размеры, Д х Ш х В, мм

71 x 90,2 x 57,5

Обозначение

Цвет

Описание

WORK

Зеленый

Нормальный режим работы

 STATUS

Желтый

Индикация наличия связи

ALARM

Красный

Аварийное состояние

LINK1 - LINK3

Синий

Программируемые вводы/выводы

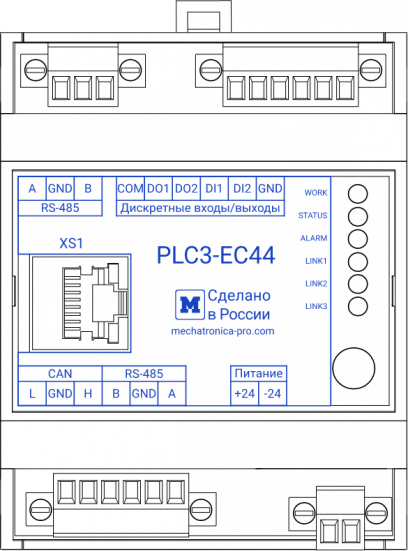

Разъем XT1: Изолированный интерфейс связи RS-485

1

А

Сигнал А

Интерфейс RS-485,
протокол Modbus RTU,
скорость передачи 19 200 бит/с.

2

GND

Общий

3

B

Сигнал B

Разъем XT2: Изолированные интерфейсы связи RS-485 и CAN

1

А

Сигнал A

Интерфейс RS-485,
протокол Modbus RTU,
скорость передачи 19 200 бит/с.

2

GND

Общий

3

B

Сигнал B

4

H

Сигнал H

Интерфейс CAN, протокол CANopen,
скорость передачи 250 кбит/с.

5

GND

Общий

6

L

Сигнал L

Разъем XS1: Изолированный интерфейс Ethernet

XS1

Ethernet

Интерфейс связи Ethernet (RJ45)

Протокол ModBus TCP,
скорость передачи 1 Мбит/с.

Разъем XT3: Питание контроллера

1

+24

Напряжение +24 В

Напряжение 24 В

2

-24

Напряжение -24 В

Разъем XT4: Изолированные дискретные входы и выходы

1

COM

Общий

Рабочее напряжение 24 В,
тип выхода «открытый сток»,
выходной ток не более 2 А.
Тип подключения: «сухой контакт»,
ток при замыкании не более 3 мА.

2

DO1

Дискретный выход 1

3

DO2

Дискретный выход 2

4

DI1

Дискретный вход 1

5

DI2

Дискретный вход 2

6

GND

Общий
