Сухой трансформатор серии SC(ZB)9(JUC) - это трансформатор, относящийся к категории сухих силовых трансформаторов с пленочной изоляцией, соответствующих международным стандартам. Он широко используется в местах с высокими требованиями к экологичности, включая высотные здания, торговые центры, аэропорты, вокзалы, причалы, метро, заводы и подземные распределительные сети, морские буровые платформы и электростанции и т. д.
Особенности конструкции:
Высоковольтная обмотка выполнена из медной проволоки, покрытой лаком, а низковольтная - из медной фольги. Высоковольтная обмотка изготовлена из стекловолоконной сетчатой ткани, которая в вакууме заливается импортной эпоксидной смолой. После затвердевания образуется цельная конструкция, обладающая высокой механической прочностью, малым частичным разрядом и высокой надежностью. Огнестойкая, взрывозащищенная, не загрязняет окружающую среду, экологически чистая, может устанавливаться в распределительном щите.
Катушка не впитывает влагу. Сердечник и зажим могут работать при 100% относительной влажности и в других запрещенных средах благодаря специальной технологической обработке. При работе в отключенном состоянии обработка от влаги не требуется . Устойчивость к короткому замыканию, высокий уровень воздействия молнии и большая перегрузочная способность. Тонкий внутренний и внешний слой изоляции из смолы и хорошие теплоотводящие свойства катушки. Обычно используется воздушное охлаждение (ВО). Для трансформаторов любого класса защиты может использоваться система воздушного охлаждения (ВО). Низкий уровень потерь, хороший энергосберегающий эффект, экономичная эксплуатация, не требует технического обслуживания. Малый объем, легкий вес, небольшое пространство для размещения и удобная установка. Система контроля температуры состоит из регулятора температуры и терморезистора с положительным температурным коэффициентом (PTC), установленных в самой горячей точке изделия, а также на верхнем конце низковольтной обмотки, и обеспечивает измерение и контроль температуры трансформатора. В случае перегрева из-за перегрузки или неисправности регулятор температуры посылает сигнал тревоги, а при превышении температуры безопасного значения автоматически отключается. При использовании принудительного воздушного охлаждения регулятор температуры автоматически включает или отключает охлаждающий вентилятор в зависимости от степени перегрева обмотки. Система индикации температуры напрямую показывает температуру в самой горячей точке обмотки во время работы трансформатора и может быть объединена с системой контроля температуры.

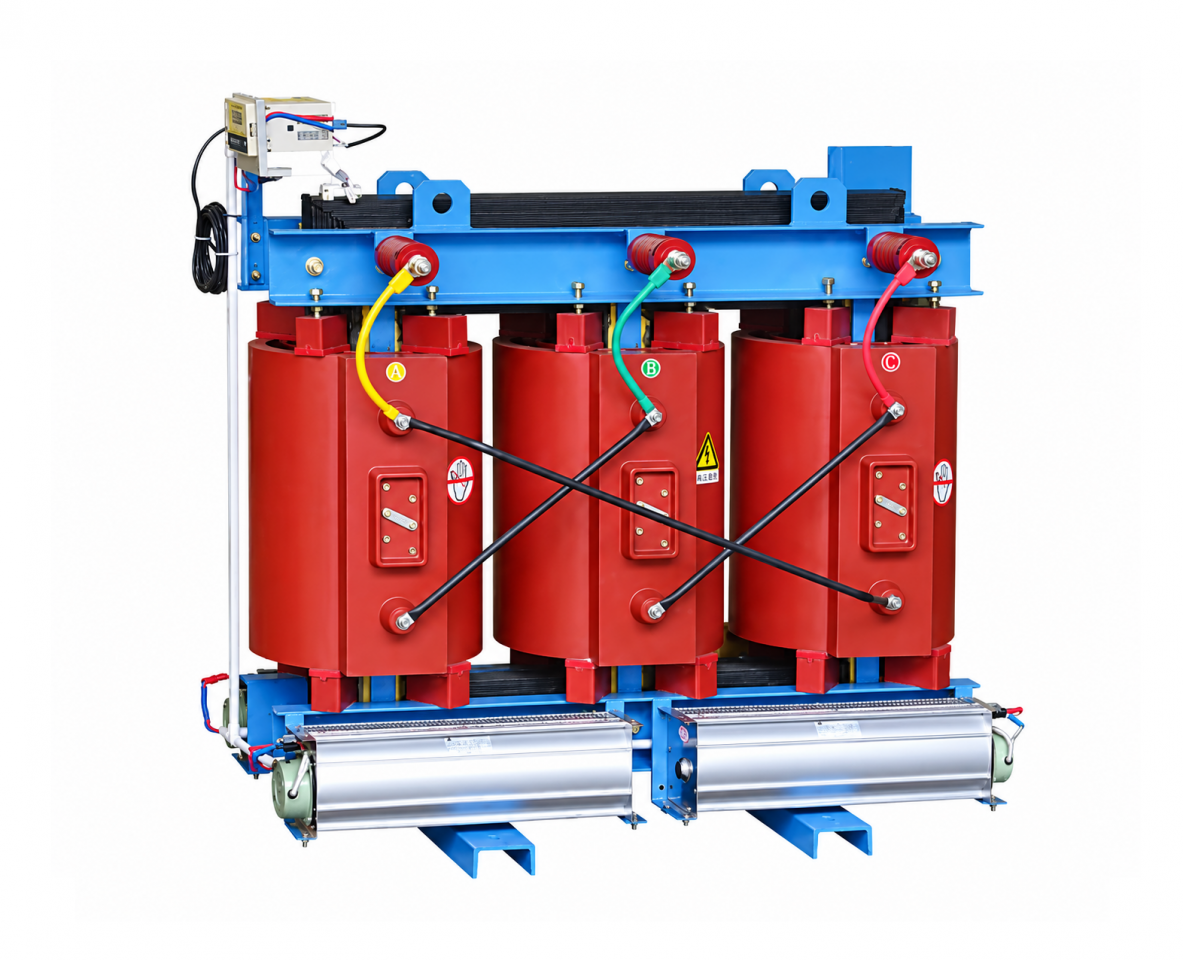

Рис. 1. Кнструкция трансформатора
Рис. 2. Габаритный чертеж
Таблица 1 - Технические характеристики трансформаторов серии SC(ZB)9(JUC)
Примечание:
Регулировка напряжения в трансформаторе последовательного типа с изменяемым коэффициентом нагрузки осуществляется только при соблюдении следующих трех параметров:
- Увеличение веса на 250 кг;
- Увеличение размера переключателя коэффициента нагрузки на боковой стороне трансформатора (a) на 650 мм или на правой стороне (b) на 750 мм;
- Высота трансформатора (e) при мощности 800 кВА составляет 1600 мм.
Для получения дополнительной информации по заказу присылайте запрос на электронную почту: sales@mechatronica-pro.com.
